Modbus-RTU协议 报文解析与构建

1、报文结构

通信模式是主/从方式,也即主请求、从应答的方式。无论主请求报文,还是从应答报文其结构都是如下图这样的


2、地址(Address)域

信息帧地址域(信息地址)在帧的开始部分,由8位组成,有效的从机设备地址范围0-247(十进制),各从机设备的寻址范围为1-247。主机把从机地址放入信息帧的地址区,并向从机寻址。从机响应时,把自己的地址放入响应信息的地址区,让主机识别已作出响应的从机地址。

  • 地址0:广播地址,所有的从设备必须处理广播报文。

  • 1-247:从设备地址,主设备是没有地址的,这一点需要注意。

  • 248-255:保留地址

3、功能(Function)域

常用的功能码

代码

名称

作用

01

读取线圈状态

取得一组逻辑线圈的当前状态(ON/OFF)

02

读取输入状态

取得一组开关输入的当前状态(ON/OFF)

03

读取保持寄存器

在一个或多个保持寄存器中取得当前的二进制值

04

读取输入寄存器

在一个或多个输入寄存器中取得当前的二进制值

05

强置单线圈

强置一个逻辑线圈的通断状态

06

预置单寄存器

放置一个特定的二进制值到一个单寄存器中

07

读取异常状态

取得8个内部线圈的通断状态

15

强置多线圈

强置一串连续逻辑线圈的通断

16

预置多寄存器

放置一系列特定的二进制值到一系列多寄存器中

17

报告从机标识

可使主机判断编址从机的类型及该从机运行指示灯的状态

4、数据域(在这里我们以功能码03,06,16为例)

功能码03  数据解析

主机的命令格式为:01 03 00 04 00 02 85 CA

从机回复的数据格式为:01 03 04 00 00 00 00 FA 33

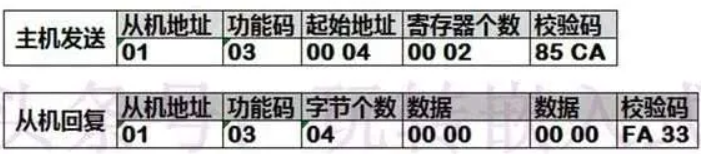

数据解析如下图


功能码06 数据解析

06功能码是用来写从机寄存器的内容的,比如主机向改写从机其中一个寄存器的数据,就可以通过06功能码来实现。

报文样例:01 06 00 00 00 0A 09 CD

01:从机地址

06:功能码

00 00:地址

00 0A:数据,因为写一个寄存器,所以不用寄存器个数

09 CD:校验码

功能码16 数据解析

报文样例:01 10 11 99 00 03 06  00 0A 00 00 00 32 79 3A

01:从机地址

10:功能码,注意10为十六进制,十进制为16

11 99:起始地址 高位在前,转化为10进制为4505

00 03:寄存器个数  3个

06:要写的数据字节个数据

00 0A 00 00 00 32:数据,一个寄存器2个字节

79 3A:校验码

5、CRC16数据校验

16位循环冗余校验(从数据开始到数据结束),作用是检测数据的完整性,相关的计算方法请访问:C# CRC16校验码计算方法

报表样例:01 10 11 99 00 03 06  00 0A 00 00 00 32 79 3A

计算的是:01 10 11 99 00 03 06  00 0A 00 00 00 32

计算的结果是:79 3A(校验码)
